ぜんまいばね

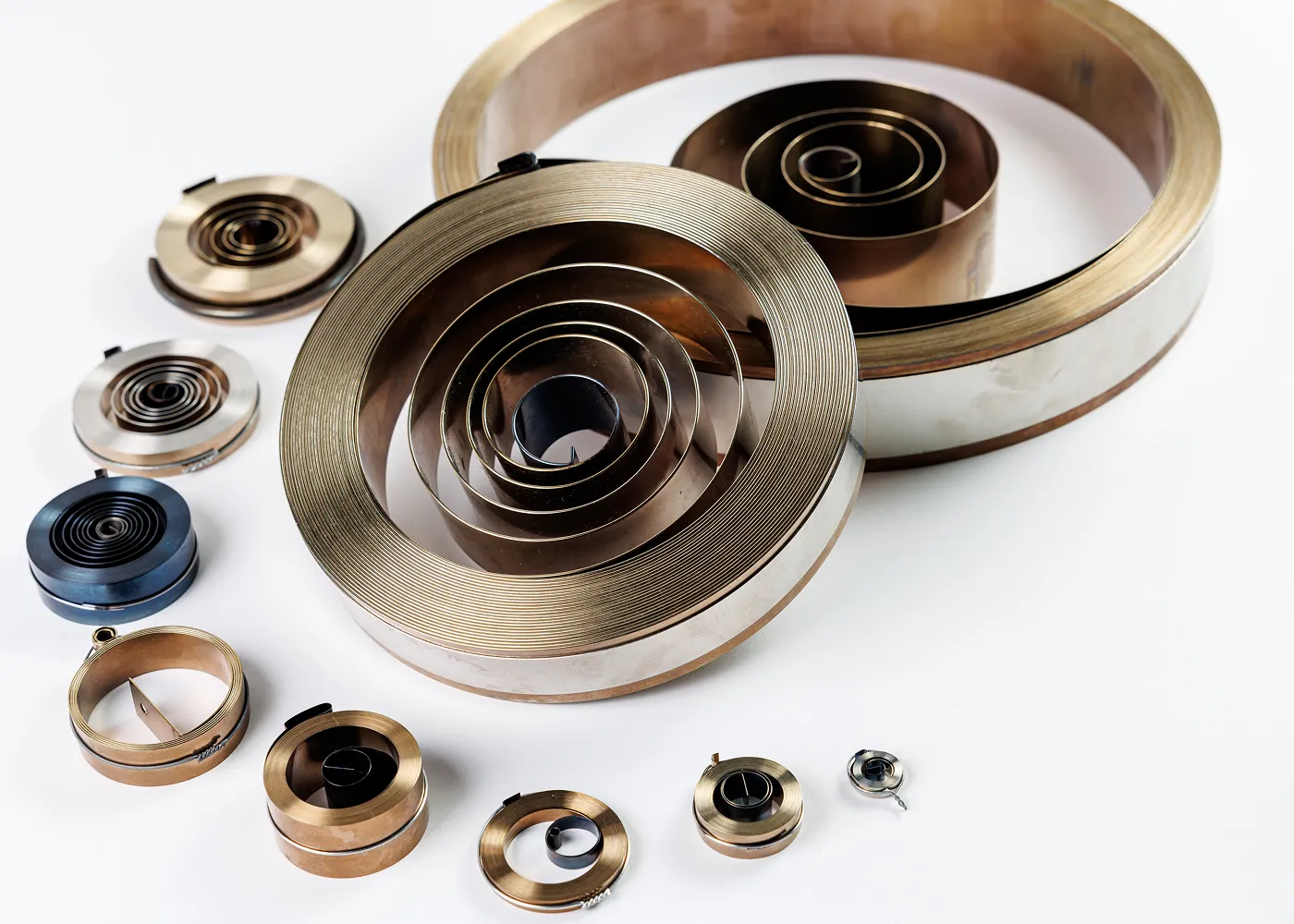

ぜんまいばねとは
板材を渦巻状に巻いたばねです。渦巻ばねとも言われます。ばねを省略し、ぜんまいとも呼びます。
ぜんまいばねの製品紹介
接触形ゼンマイ
最も一般的なゼンマイです。ケースに納めて使用します。ケースに納めた状態では隣接コイルが互いに接触しているため、エネルギーの摩擦損失が発生しますが、トルクは安定します。
当社では、接触形ゼンマイとケース、シャフトなどとの組立も行っております。
接触形ゼンマイの特長
巻き数が多いため、回転数の多い用途に使用されます。
体積当たりのエネルギー密度が大きく、エネルギーを蓄積して、様々なものを動かす動力源として幅広く使用されています。
体積当たりのエネルギー密度が大きく、エネルギーを蓄積して、様々なものを動かす動力源として幅広く使用されています。
一般的な材質
焼入鋼帯（SK85M）
平硬鋼線（SWRH77B）
ステンレス鋼帯（SUS301）
平硬鋼線（SWRH77B）
ステンレス鋼帯（SUS301）
主な用途
柱時計、タイマー、玩具、オルゴール、メトロノーム、リコイルスターター、二輪車のチェーンテンショナー、コードリールの巻取り、イヤホンコードの巻取り、リールキーホルダー、犬用リードの巻取り、USB・LANケーブルの巻取り、ロールカーテン、ベルトパーテーション、ドアクローザー、高窓の開閉アシスト、クレーンのワイヤー巻取り、福祉車両の車いすスロープ昇降アシスト、落下防止具、遊技機の役物昇降アシスト、駅のホーム柵開閉アシスト、石油タンクの防爆用アース線の巻取り
非接触形ゼンマイ
隣接コイルが互いに接触していないゼンマイです。エネルギーの摩擦損失が無く、トルクは直線状に変化します。
非接触形ゼンマイの特長
巻き数が少ないため、回転数の少ない用途に使用されます。接触形ゼンマイと比較して、ケースに入れて使用する必要が無い点、扱いやすいです。ねじりコイルばねと比較して、同じトルク出力ですがばねのスペースの取り方が異なる為、ばねのレイアウトによって選択されます。
一般的な材質
焼入鋼帯（SK85M）
ステンレス鋼帯（SUS304、SUS301、SUS631、SUS632J1）
ステンレス鋼帯（SUS304、SUS301、SUS631、SUS632J1）
主な用途
モーター用ブラシスプリング、ドアウィンドレギュレーター、リクライニングシート
ぜんまいばねの仕様提案例
01 お客様の課題
お客様より、ぜんまいばねでワイヤーを巻き取りたいというご要望を受けました。巻き取るワイヤーの長さ、ワイヤーを引く強さ（N、kgf）、繰り返し耐久回数、試作数量、量産数量をご教示いただきました。
02 東洋ゼンマイの提案
複数回の回転が必要である為、接触形ゼンマイを選定。トルク計算を行い、ゼンマイの板厚、板幅、展開長、軸径、ケース内径、両端末の形状などの概案をご提案。その後、お客様と寸法公差等をご相談の上、製品仕様をまとめました。そして、その仕様にて試作、量産の御見積書を提出いたしました。
03 実際の成果
試作品をご評価いただき、荷重出力や繰り返し耐久性に問題が生じた場合には、仕様変更を検討し、再度、試作を実施いたしました。試作評価OK後、量産となりました。
