竹の子ばね

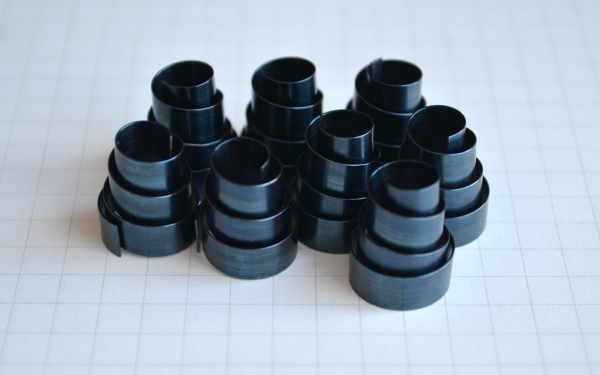

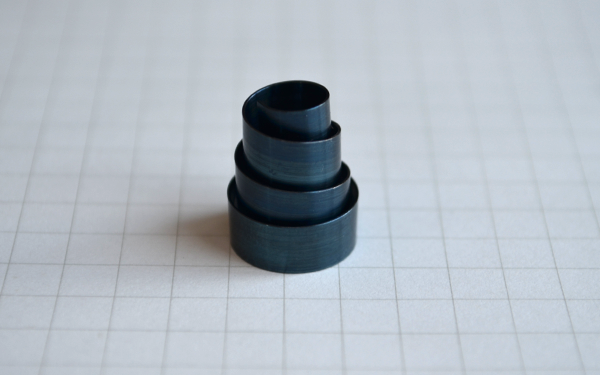

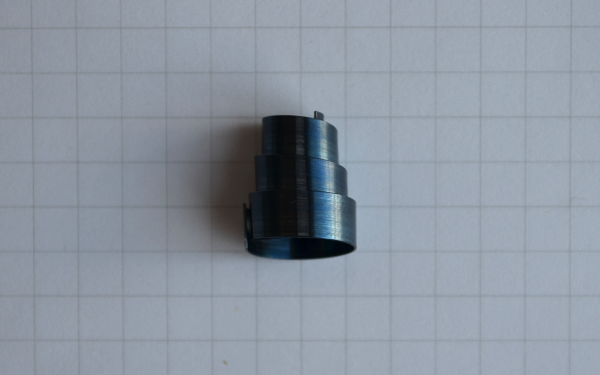

竹の子ばねとは
長方形断面の板材を円すい状に巻いたばねです。
その形が「竹の子」に似ていることからこの名前がついています。
占める空間容積に対して大きな荷重及び吸収エネルギーを得ることが可能です。
その形が「竹の子」に似ていることからこの名前がついています。
占める空間容積に対して大きな荷重及び吸収エネルギーを得ることが可能です。
竹の子ばねの特長
1. コンパクト収納でスペース効率が良い
ばねを縮めると、コイル同士が内側に重なり合って短く収納される為、狭いスペースでも使用可能。
ばねを縮めると、コイル同士が内側に重なり合って短く収納される為、狭いスペースでも使用可能。
2. 高い安定性・横倒れしにくい
下部が広く、上部が狭いテーパー形状のため、横方向のブレや倒れが少ない。 安定性が高く、可動部や振動がある環境にも向いている。
下部が広く、上部が狭いテーパー形状のため、横方向のブレや倒れが少ない。 安定性が高く、可動部や振動がある環境にも向いている。
3. 非線形荷重特性
ばね定数が段階的に強くなる設計が可能。
ばね定数が段階的に強くなる設計が可能。
4. 異音や衝撃を吸収しやすい
線間が徐々に閉じていく構造なので、衝撃や振動の吸収性能が良く、異音の発生も抑えやすい。
線間が徐々に閉じていく構造なので、衝撃や振動の吸収性能が良く、異音の発生も抑えやすい。
一般的な材質
・焼入鋼帯：SK85M
・ステンレス鋼帯
SUS301
SUS304
SUS631
SUS632J1
・ステンレス鋼帯
SUS301
SUS304
SUS631
SUS632J1
主な用途
・ボールネジカバー
・レシプロコンプレッサーの圧縮バルブ
・産業用機械の衝撃吸収用
・レシプロコンプレッサーの圧縮バルブ
・産業用機械の衝撃吸収用
