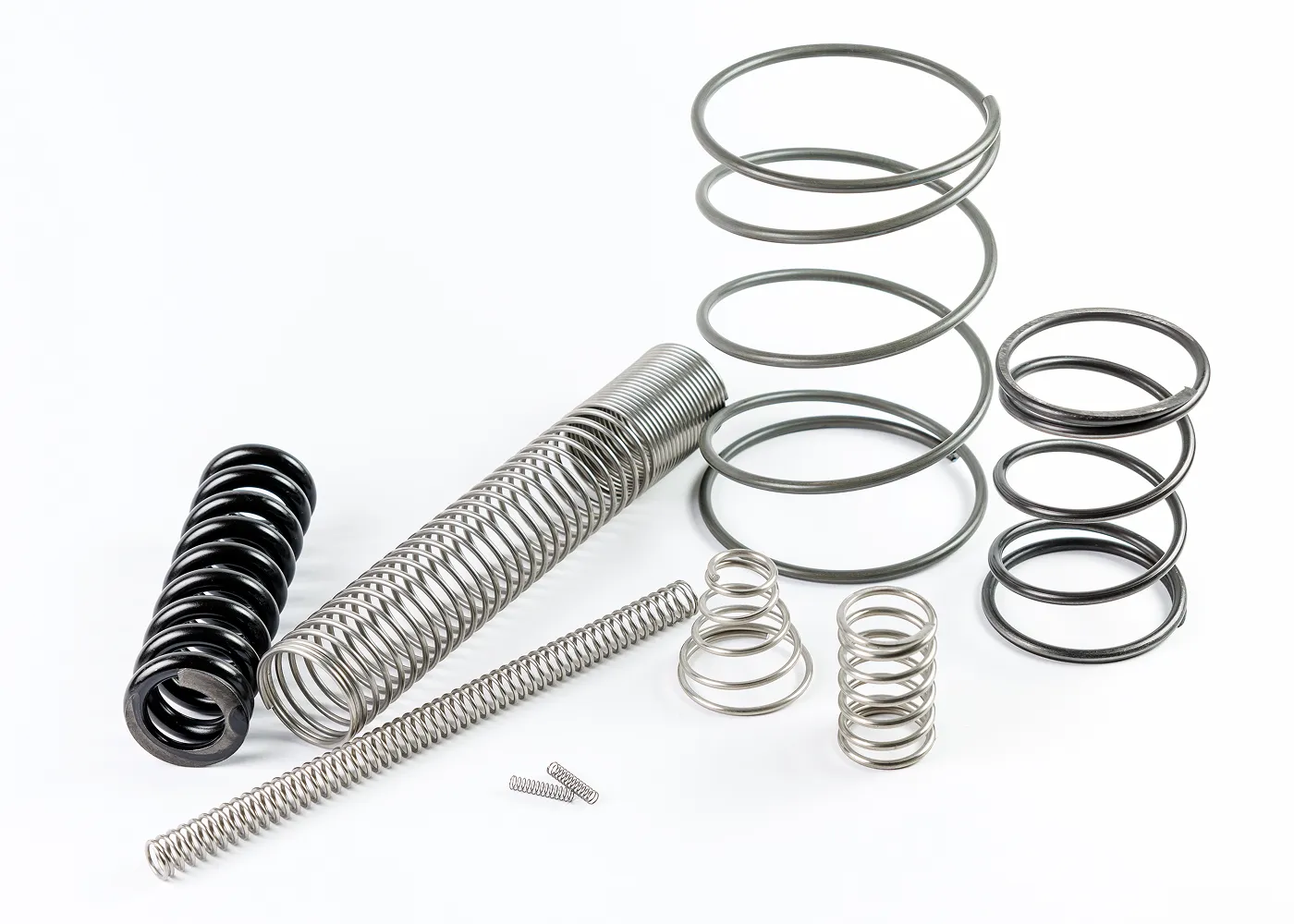

圧縮コイルばね
圧縮コイルばねとは
圧縮荷重を受けるコイルばねで、最も広く使用されています。円筒状のものが一般的ですが、円錐状や樽形のものもあります。
圧縮コイルばねの特長
シンプルな構造
螺旋状に巻かれた金属線から成り、構造が単純で製造しやすい。
螺旋状に巻かれた金属線から成り、構造が単純で製造しやすい。
広範な用途
自動車、家電製品、工業機械、医療機器など、あらゆる分野で使用されている。
自動車、家電製品、工業機械、医療機器など、あらゆる分野で使用されている。
高いエネルギー吸収性
押し縮められることでエネルギーを吸収し、元に戻る際にそのエネルギーを放出できる。
押し縮められることでエネルギーを吸収し、元に戻る際にそのエネルギーを放出できる。
繰り返し使用に強い
弾性限界内で使用すれば、何万回、何十万回と繰り返し使える耐久性がある。
弾性限界内で使用すれば、何万回、何十万回と繰り返し使える耐久性がある。
設計の自由度が高い
線径、コイル径、巻き数、材料などを変えることで、必要なばね定数や荷重に合わせて調整可能。
線径、コイル径、巻き数、材料などを変えることで、必要なばね定数や荷重に合わせて調整可能。
取り付けが容易
軸の上や穴の中に入れて使うことが多く、設計に柔軟に組み込める。
軸の上や穴の中に入れて使うことが多く、設計に柔軟に組み込める。
両方向に均等な反発力
中央から両端へ均等に力を受けるため、バランスの取れた反発力が得られる。
中央から両端へ均等に力を受けるため、バランスの取れた反発力が得られる。
一般的な材質
硬鋼線（SW-C）、ピアノ線（SWP-A、SWP-B）、オイルテンパー線（SWOSC-B）、ステンレス鋼線（SUS304-WPB）
主な用途
車のダッシュボード用、電池用、発電所ダムの安全弁に使用、扉の開閉用軸スプリング、リモコン(操作ボックス)用、ホースカバー(保護用)、クラッチ・ブレーキ用、コークス炉 炉蓋用、工作機械用、メーターや圧力計で使用、エアーツール用、建機(ショベルカー・アスファルトフィニッシャー)用
圧縮コイルばねに関するよくある質問
製作可能な線径は何mmでしょうか？
φ0.12mm～φ15mmです。（φ8.0mm～φ15mmは手巻き対応）
